Kulturzentrum „Scheune“ Dresden

AuftraggeberLandeshauptstadt Dresden, Amt für Hochbau und Immobilienverwaltung
OrtSachsen
Art der LösungKulturbauten
ProjektartenUmbau, Sanierung
Kompetenzen

Erstes BIM-Pilotprojekt der Landeshauptstadt Dresden

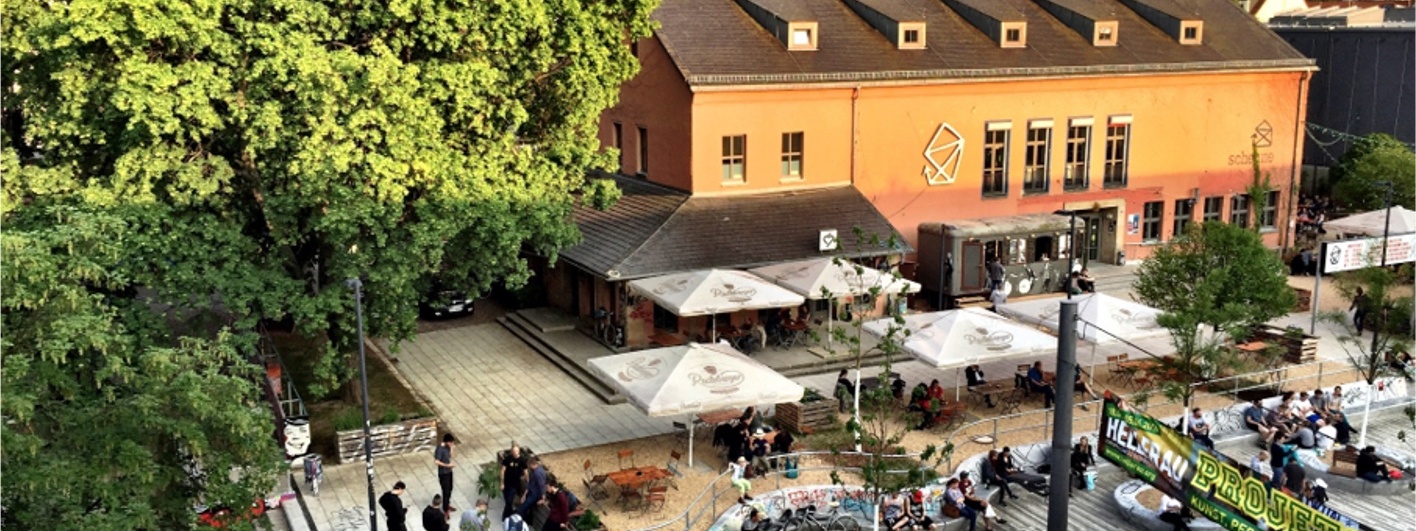

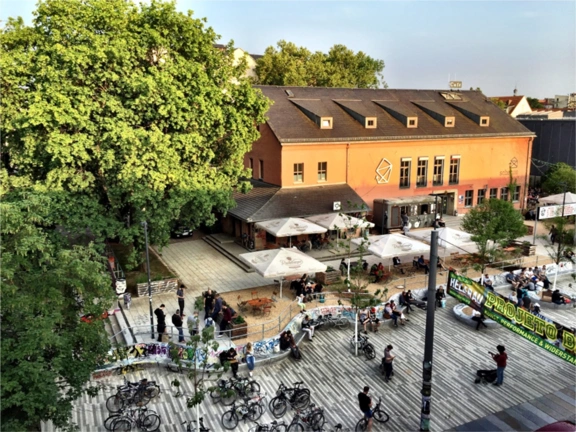

Das Kulturzentrum Scheune befindet sich im Szeneviertel Äußere Neustadt in Dresden. Mit der Baumaßnahme werden bautechnische und statische Mängel beseitigt sowie die Barrierefreiheit hergestellt und der Brandschutz erneuert.

Der Umbau ist zugleich das erste BIM-Pilotprojekt der Landeshauptstadt Dresden und steht daher unter besonderer Beobachtung. Die Ergebnisse des Projektes haben maßgeblichen Einfluss auf die weitere Entwicklung des Themas in der Landeshauptstadt. Die IPROconsult wurde mit dem BIM-Management des OpenBIM-Projektes beauftragt und hat sicherzustellen, dass die Anforderungen des Auftraggebers umgesetzt werden. Als Grundlage diente ein, aus einer Punktwolke erstelltes, Bestandsmodell der Architektur.

Bereitstellung aller Dokumente, Pläne und Modelle über die Projektplattform BIM360

Digitale Prozesse sind nicht nur zuletzt durch die Corona-Pandemie ein Basiselement der Projektkommunikation geworden. Während der Planungsphase wurde komplett auf analoge Pläne zur Abstimmung verzichtet. Die Bereitstellung aller Dokumente, Pläne und Modelle wurde über die Projektplattform BIM360 realisiert. Somit konnte jeder Projektbeteiligte unabhängig von Ort und Zeit auf den aktuellsten Planungsstand zugreifen. Ebenso wurde das Planungsprotokoll durch ein digitales Aufgabenmanagement ersetzt, sodass eine Echtzeit-Dokumentation der fälligen und gelösten Aufgaben und Mängel gewährleistet ist. Ein wichtiger Anwendungsfall war zudem die Übernahme der Daten in den Betrieb. Gemeinsam mit dem Auftraggeber wurden die Informationsanforderungen an die CAFM-Software definiert und in die Modelle integriert.

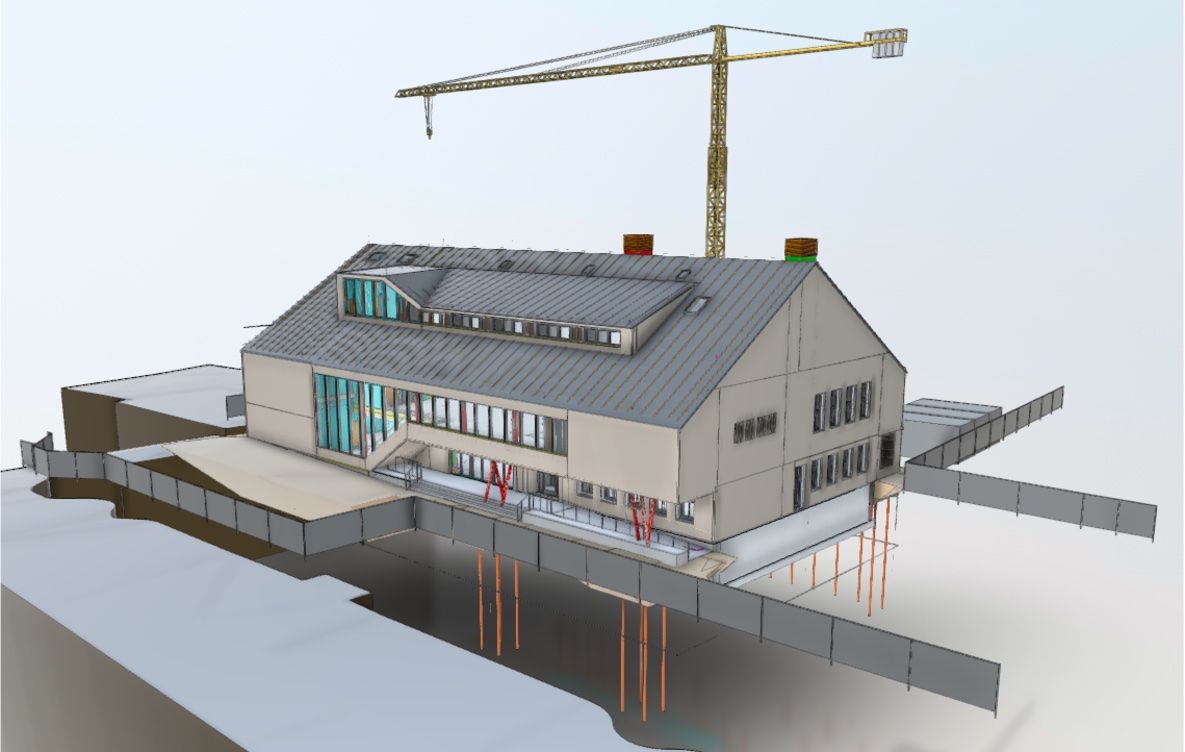

BIM-Modell



BIM-Anwendungsfälle:

  • Modellbasierte Kommunikation
  • Kollaboration und Koordination
  • Dokumentation
  • Mengen & Massen
  • Modellbasierte Visualisierung
  • Raumbuch
  • Daten an den Betrieb
  • Baustellenmanagement

BIM-Fachmodelle:

  • Architektur
  • Elektrotechnik
  • HLS-Technik
  • Tragwerksplanung

Eingesetzte Software:

  • ArchiCAD
  • Allplan
  • DDS-CAD
  • PlanCal Nova
  • Solibri Office

Projektplattform:

  • BIM360
